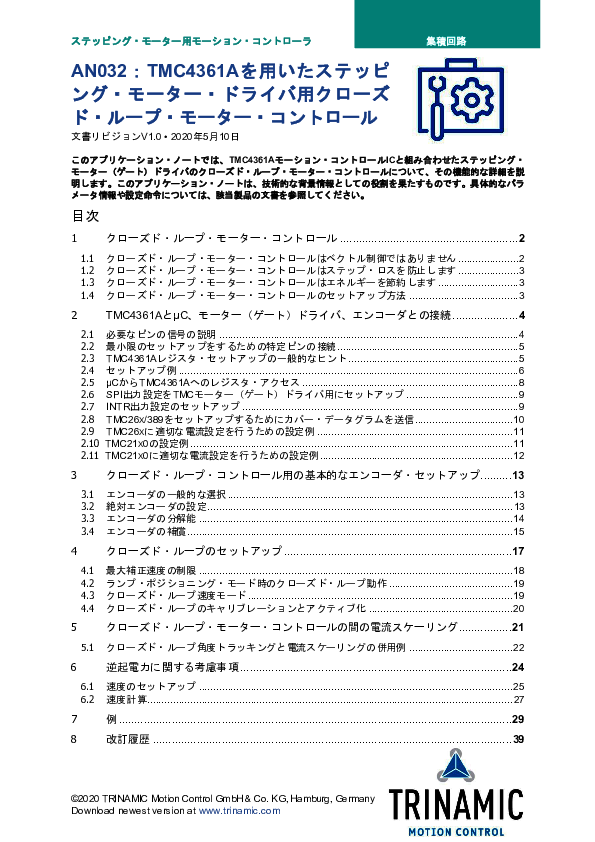

ステップ・ロスを防ぐTMC4361Aのクローズド・ループ・モータ制御方法

　ステッピング・モーター制御では、高精度な位置決めが求められるが、従来のオープン・ループ制御では負荷変動によるステップ・ロスによる精度劣化や効率低下が課題となる。また、一般的なクローズド・ループ制御は構成が複雑で、設計負荷が高いという問題もある。

　本稿は、アナログ・デバイセズのADI Trinamic製品であるTMC4361Aについて、ステッピング・モーターのクローズド・ループ制御の技術的背景を踏まえ解説する。エンコーダーを用いた位置フィードバックと負荷角制御の考え方を整理しつつ、TMC4361Aの構成、接続方法、初期設定から動作調整までのセットアップ手順を示す。さらに逆起電力を含む動的挙動にも触れ、安定的かつ高効率な駆動を実現するための要点を明らかにする。
