電源の小型化・高効率化に伴い、スイッチング電源ではノイズ対策の重要性が増している。特にDC/DCコンバーターでは、高速スイッチングによって発生するリンギングやオーバーシュートが、電磁干渉(EMI)や信頼性低下につながる場合がある。

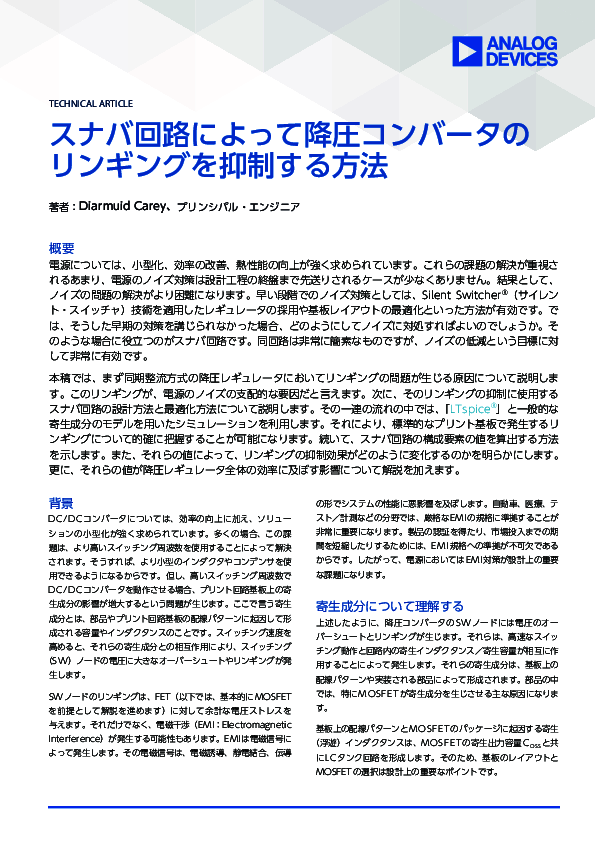

本稿では、こうしたリンギング発生のメカニズムを整理するとともに、その抑制手法として有効な「スナバ回路」の設計方法を解説する。LTspiceを用いたシミュレーションを通じ、寄生成分によるLC共振の可視化から、RCスナバ回路の定数算出、最適化によるノイズ低減効果までを、段階的に紹介する。また、リンギング抑制と電力効率のバランスについても言及する。
